Программное обеспечение J-TESTER

НАЗНАЧЕНИЕ

Программное обеспечение J-TESTER предназначено для управления процессом тестирования электронной аппаратуры на стенде ГС.

Принцип работы стенда ГС подробно описан в разделе «Метод граничного сканирования».

Структурная схема Стенда ГС

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Учет проходящей тестирование электронной аппаратуры

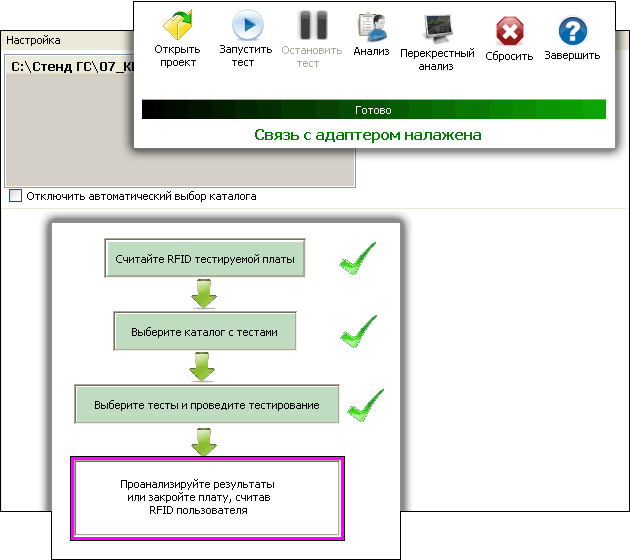

Программное обеспечение J-TESTER использует данные из базы технологических маршрутов предприятия для учета продукции требующей тестирования на стенде ГС. Работа с программой начинается со считывания радиочастотных идентификационных меток (RFID) тестируемой аппаратуры и оператора, после чего производится автоматический поиск соответствующих тестов граничного сканирования, предварительно разработанных для данного типа аппаратуры.



Разработка тестов производится в среде автоматического проектирования OnTap фирмы Flynn. Исходными данными для проектирования являются списки внутренних соединений (Netlist) тестируемой аппаратуры и BSDL файлы микросхем, входящих в состав тестируемой аппаратуры и стенда ГС.

После проведения тестирования J-TESTER заносит результаты в базу данных стенда ГС, и технологический маршрут протестированной аппаратуры. При обнаружении неисправностей тестируемой аппаратуры J-TESTER предлагает провести анализ и локализацию неисправностей.

Анализ результатов тестирования

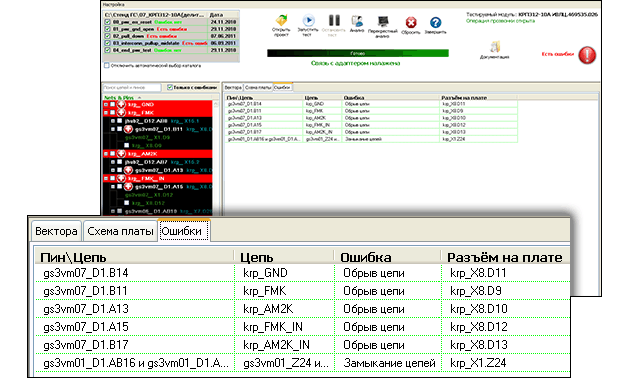

При обнаружении неисправностей тестируемой аппаратуры J-TESTER выводит результаты в виде текстовой таблицы и в графическом виде. J-TESTER в составе стенда ГС способен обнаруживать такие неисправности как: «Обрыв цепи», «Короткое замыкание цепей между собой», «Замыкание на цепь питания», «Обрыв подтягивающих резисторов», «Замыкание цепей через сопротивление».



В случае сложной неисправности оператор получает подсказки и дополнительную информацию, необходимую для локализации неисправности.

Локализация неисправностей тестируемой аппаратуры

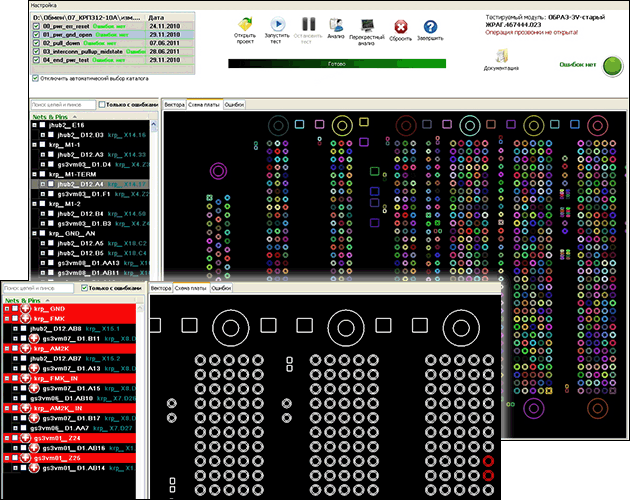

Исходными данными для локализации неисправностей являются файлы топологии печатных плат тестируемой аппаратуры. J-TESTER указывает места возникновения неисправностей с точностью до конкретного контакта комплектующих изделий, установленных на печатных платах тестируемой аппаратуры. После локализации неисправности аппаратура возвращается по технологическому маршруту на оптический и рентгеноскопический контроль или сразу же поступает в производство на исправление ошибок.



Программное обеспечение J-TESTER поставляется в составе стенда ГС. Также возможна разработка отдельного программного продукта для «прогона» JTAG тестов и прошивки SVF файлов.
